Жироловка Верта
Общие сведения
Жироловки модельного ряда Верта представляют собой двухступенчатый резервуар, предназначенный для отделения и задержания из сточных вод свободных и слабоэмульгированных жиров, минеральных масел и др. путём уменьшения скорости их течения.
Корпус жироловки Верта выполнен из армированного стеклопластика в соответствии с ТУ 4859-004-98116734-2009, Санитарно-Эпидемиологическое заключение № 77.MO.01.485.П.009585.08.09 от 13.08.2009 г.
Срок службы корпуса жироловки составляет не менее 50 лет.
Жироловки можно устанавливать как внутри помещения, так и снаружи.
По желанию заказчика, жироловки снабжаются контрольным устройством, подающим сигнал о необходимости очистки.
Преимущества жироловки из стеклопластика
- химически устойчивы (срок эксплуатации под землей более 50 лет);
- Компактные габариты (расчетное время пребывания сточных вод в жироуловителе – 5 минут);
- Отсутствие коррозии;
- Абсолютная герметичность;
- Длительный срок эксплуатации;
- Легкость монтажа;
- Простота и удобство обслуживания;
Применение
Основными местами применения жироуловителей являются: мясокомбинаты, рестораны, кафе, кондитерские производства, больницы, отели, торговые центры и т.д. В жироотделителях происходит отделение жира от воды в результате разницы их удельного веса. Более лёгкие частицы жира поднимаются на поверхность, и очищенная вода перетекает в канализационную сеть.
Технические данные и характеристики
| Тип жироуловителя «Верта» | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Производительность | л/с | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| м3/час | 3,6 | 7,2 | 10,8 | 14,4 | 18 | 21,6 | 25,2 | 28,8 | 32,4 | 36 | ||
| H3 | Высота технического колодца | мм | 900/1800 (под заказ до 3000) | |||||||||
| D | Диаметр корпуса | мм | 800 | 1200 | 1500 | |||||||
| Число ступеней очистки | 2 | |||||||||||
| H | Высота корпуса | мм | 840 | 750 | 1080 | 1280 | 1580 | 1430 | 1640 | 1790 | 1960 | 2130 |
| H1 | Высота расположения входного патрубка (до лотка) | мм | 680 | 610 | 880 | 1080 | 1380 | 1080 | 1280 | 1440 | 1610 | 1780 |
| H2 | Высота расположения выходного патрубка (до лотка) | мм | 600 | 530 | 800 | 1000 | 1300 | 1000 | 1200 | 1360 | 1530 | 1700 |
| D1,2 | Диаметры патрубков | мм | 110 | 160 | ||||||||
| D3 | Диаметр (надставки) газон/проезжая часть | мм | 800/600 | |||||||||
| Рабочий объем | м3 | 0,3 | 0,6 | 0,9 | 1,2 | 1,5 | 1,8 | 2,1 | 2,4 | 2,7 | 3,0 | |
| Объем жира | м3 | 0,06 | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 | 0,2 | 0,2 | 0,2 | 0,2 | |
| Масса (сухая) | т | 0,06 | 0,13 | 0,14 | 0,16 | 0,18 | 0,23 | 0,25 | 0,27 | 0,28 | 0,30 | |
| Масса (с водой) | т | 0,54 | 0,7 | 0,84 | 1,26 | 1,48 | 2,01 | 2,25 | 2,7 | 2,85 | 3,29 | |
Варианты размещения
Жироловки возможно размещать в подземном и надземном варианте.
Подземное размещение
Жироловки модельного ряда Верта размещаются под землей вертикально, на поверхности земли остаются смотровые люки, закрытые крышками. Высота расположения от лотка входного патрубка до поверхности земли в стандартном исполнении равняется 1,8 м (для удобства обслуживания); при необходимости, возможно изготовление до 3 метров. В случае заглубления установки более чем на 1,8 метра возможно предусмотреть установку КНС, либо усилить стенки корпуса.
При необходимости размещения накопительной емкости под проезжей частью, над установкой выполняется монолитная железобетонная плита из армированного бетона, а стеклопластиковые люки заменяются по месту на чугунные.
Жироловка размещается на твердое основание, бетонируется до отводящего патрубка.
Надземное размещение
Жироловка размещается на твердое основание. При надземном размещении стенки корпуса усиливаются.
Устройство и принцип действия жироуловителя
Жироловка Верта представляет собой цилиндрический резервуар, разделенный на два отсека погружной перегородкой, образующей два отсека, в которых происходит накопление осадка. При монтаже в подземном варианте. На поверхности остается технологический люк, выполненный из стеклопластика (при заказе под проезжую часть – переходник под чугунный дорожный люк).
Накапливаемые жиропродукты в жироуловителях удаляются насосами, либо ассенизационными машинами; при необходимости, жиропродукты (особенно производные животных жиров) подогревают до температуры 45—50°С
Сточные воды поступают через подводящий патрубок в первую камеру жироловки, где происходит осаждение взвешенных веществ и отделение частиц жира от воды в результате разницы их удельных плотностей.
Предварительно очищенные стоки, проходя через систему перегородок, поступают во вторую камеру жироловки, где происходит окончательное осветление сточной воды. Очищенные стоки через выходной патрубок сбрасываются в систему канализации.
Эффективность очистки сточных вод:
1 Взвешенные вещества – не менее 70%.
2 Плавающие примеси – на поверхности воды не должны обнаруживаться пленки нефтепродуктов, масел, жиров и скопление других примесей.
3 Жиры и масла – не менее 80%.

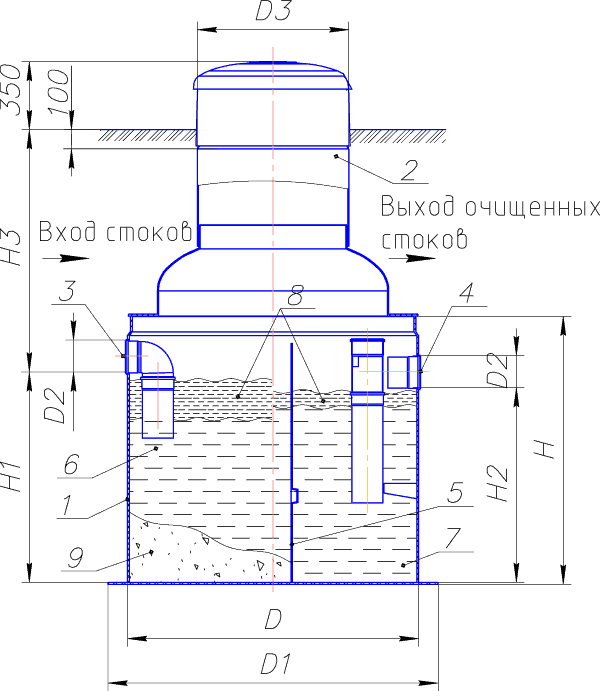

Спецификация элементов и оборудования
1. Корпус (стеклопластик)2. Смотровой колодец
3. Подводящий патрубок с раструбным соединением
4. Отводящий патрубок с раструбным соединением
5. Перегородка погружная
6. Зона удаления осадка и первичного отделения жиров
7. Зона вторичного отделения жиров
8. Зона накопления жиропродуктов
9. Зона накопления осадков
D. Диаметр установки
D1. Диаметр днища жироуловителя
D2. Диаметр патрубков
D3. Диаметр технического колодца
H. Высота корпуса жироуловителя
H1. Высота расположения входного патрубка
H2. Высота расположения выходного патрубка
H3. Высота смотрового колодца
Цены на жироловки серии Верта
| Жироловка Верта | Цена, в том числе НДС (руб) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Производительность, л/с | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| С заглублением до 0,9 м | 35 500 | 63 000 | 71 800 | 77 300 | 85 500 | 107 400 | 115 100 | 119 400 | 127 700 | 134 200 |
| С заглублением до 1,8 м | 44 000 | 71 500 | 80 300 | 85 800 | 94 000 | 115 900 | 123 600 | 127 900 | 136 200 | 142 700 |
| Крышка (люк) | 6534 | 6534 | 6534 | 6534 | 6534 | 6534 | 6534 | 6534 | 6534 | 6534 |
